- 軽量・高性能な
面材付硬質ウレタンボードで
作業がぐーんとアップ！ -
- ノンフロンウレタン

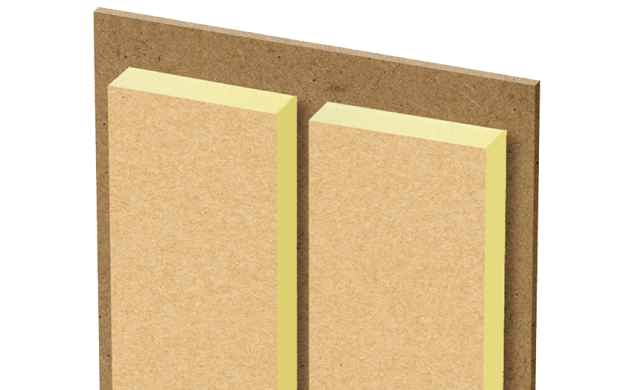

- 住宅用パネル【イーパネQ】
- 近年大工不足が危慎されているなか、国勢調査によれば2005年に54 万人いた大工は2015年には35万人に減少。近い将来に高齢化した大工が引退することにより益々深刻化することが予想されるなか、工期短縮とコストパフォーマンスを追求して開発したのが「イーパネＱ」です。
01 高断熱
高性能ウレタン断熱材75mm 熱抵抗値3.9m2･K/W
水に非常に強い硬質ウレタンは、工場で強力な圧力をかけて成型しています。硬質ウレタンフォームとその網の目に包まれた小さな独立気泡の集合体により、水にも湿気にも強く、経年変化も性能劣化も少ない耐震性に優れた断熱材のため、結露を防ぐことが出来るのです。
※JIS A9521:2022 硬質ウレタンフォーム断熱材 3種2号EⅡ相当
02
高耐震

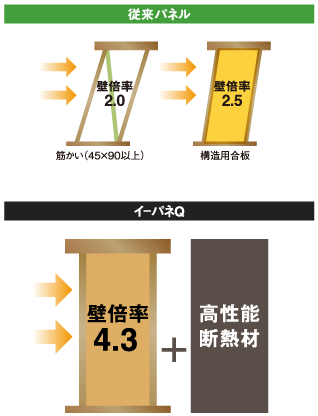

壁倍率4.3（建設省告示第1100号）
イーパネQは高い壁倍率4.3を有するため内部の耐力壁を減らし、外周部に大きな開口部を設けることが可能となります。筋交いの約2.1倍の強度を有していますが、各部位だけではなく住宅全体で耐震レベルをアップさせ耐震等級2、等級3の取得を可能とします。
03
省施工
壁パネルを取り付けるだけで、耐力壁・断熱工事が完了
イーパネQは構造用パーティクルボードと断熱材を一体化したパネル構成ですから、現場では柱間に取り付けるだけで耐力と断熱工事が一度で完了します。しかもパネルの重量は約27kgと軽量のため、一人での作業も可能です。
データ
Data
物性値
| 項目 | 物性値 | 根拠など |
|---|---|---|
| 熱伝導率 | 0.019W/(m･K) | 試験方法はJIS A9521:2022に準拠します。 |
| 透湿係数 | 185以下ng/（m2･s･Pa） | 厚さ25mmの場合 |
| 密度 | 36kg/m3以下 | |
| ホルムアルデヒド 放散による区分 |
F☆☆☆☆等級 | JIS A9521:2022に記載のあるホルムアルデヒドを放散する材料を使用していません。 |
防耐火構造認定
定格・仕様
Ratings & Specifications
仕様
| 断熱材 | JIS A9521:2022 硬質ウレタンフォーム断熱材 3種2号EⅡ相当品 熱伝導率 0.019W/(m･K) |
|---|---|
| 断熱材厚さ | 75mm 熱抵抗値3.9m2･K/W |
| 面材 | 構造用パーティクルボード（novopan STPII 9mm） |
| 表面仕上げ | 断熱材表面 クラフト紙 |
*硬質ウレタンフォームの熱抵抗値は上記JISに準じ、厚さから公差分1mmを引いて算出
価格一覧
| パネル名称 | 面材寸法(mm) | 断熱材高さ(mm) | 設計価格 |
|---|---|---|---|
| 09 High | 908 × 3,030 | 2,700 | 20,262円/枚 |
| 09 Low | 908 × 2,700 | 2,550 | 18,931円/枚 |
| 04 High | 453 × 3,030 | 2,700 | 10,461円/枚 |
| 04 Low | 453 × 2,700 | 2,550 | 9,680円/枚 |
※上記以外のサイズ・納期については最寄りの弊社営業所までお問い合せください。
※上記の価格には、10％の消費税が含まれております。
イーパネQのよくある質問
- ウレタンはどんな断熱材なの？
-
ウレタンは発泡の仕方により硬質ウレタンフォームと軟質ウレタンフォームに分かれ、車のバンパーや内装材、台所用スポンジ、冷蔵庫の断熱材、最近ではウレタン製の橋や女性の下着まで、どちらも様々な用途に使用されています。軟質ウレタンフォームは柔らかく吸水性があり、硬質ウレタンフォームは硬く吸水性がほぼないのが特徴です。
FPコーポレーションのウレタン製品には、自社工場生産の硬質ウレタンフォームを使用しています。
硬質ウレタンフォームは小さな泡の集合体で、ひとつひとつが独立した気泡になっており、この中に熱を伝えにくいガスが封じ込められているため、優れた断熱性能を維持します。弊社ではHFOガスを使用することにより、業界最高水準の断熱性能に加えて性能の経年変化も非常に小さくなっています。
詳しくは全製品HFO化のお知らせをご覧ください。
- パネル工法に使用する耐震断熱パネルの高さ制限はありますか？
-
建設省告示第1100号による壁倍率を使用しているため、面材規格サイズを最大高さとしています。店舗や非住宅で設計者判断により下地材を入れて面材をジョイントした事例もあります。各製品の設計・施工マニュアルに記載していますので、詳しくは、お問い合わせフォ－ムよりお問い合わせください。
- 防耐火認定の外壁の仕様はどうなっていますか？
-
防耐火認定の構造は木造軸組となります。外壁材の種類としては窯業サイディング・塗壁・金属サイディングの防耐火認定があります。付加断熱用ＡＳＱボードとの組み合わせにより対応している外壁仕様が異なりますので、ダウンロードページより各防火認定をご確認いただき、不明点等あればお問い合わせフォームよりお問い合わせください。
- 室内側に防湿フィルムの施工は必要？
-
グラスウール、ロックウール、セルローズファイバー等の繊維系断熱材とは異なり、弊社の断熱材は硬質ウレタンで、独立気泡になっており湿気に強く室内の水蒸気を遮断するため、室内側の防湿フィルムの施工を省略することが出来ます。
- 壁倍率は4.3以外にも対応していますか？
-
壁倍率は釘の留め付け間隔により、告示第1100号2.5倍の他に大臣認定FRM-0177の2.9倍があります。
入隅部はイーパネQの耐力面材の施工方法(真壁･大壁)により異なりますので、イーパネQ設計・施工マニュアルをご確認ください。
詳しくは、お問い合わせフォームよりお問い合わせください。
- イーパネＱの1枚当たりの重さは？
-
サイズにより重量は異なりますがパネル木枠が無いので、09Highで約27kgです。施工方法は、トラックで搬入されたパネルを荷山を分けて各階の床に置き、室内側からパネルを外に持ち出して壁倍率に応じた釘打ち間隔で留め付けます。足場間での作業となるため、安全関連の法令を遵守して作業を行ってください。
- イーパネＱのサイズオーダーできますか？
-
各階で耐力面材の出寸法と断熱材の高さの基本オーダー設定が可能です。間柱30mm、45mmも住宅の仕様に合わせて選択出来ます。
現場加工用に耐力面材と断熱材を分けて納入出来ますので、詳しくは、お問い合わせフォームよりお問い合わせください。
- 製品の納入方法は？
-
最寄りの生産工場より邸別配送や一括倉庫納入や時間指定、パネル現場搬入時は、進入可能なトラックサイズやユニック車や分納などご要望に合わせて対応いたします。ラクティー・ラクティーシルバー・ラクティーＧｐは、配送費込みの製品となります。
配送費別途製品の目安金額等については、お問い合わせフォームよりお気軽にご相談下さい。
- 製品はどこから購入出来ますか？
-
営業担当より、商品説明の際に取引をされている購入先をお聞きして調整させていただきます。エリアにより異なりますが、商社・建材会社・プレカット会社等があります。
詳しくはお問い合わせフォームよりお問い合わせください。
- 外皮計算業務は行っていますか？
-
承っております（有償）。また、一次エネルギー計算も承っております。
「ＦＰの家」会員向けには、許容応力度計算・長期優良住宅認定申請等の設計サポートを行っています。
ご用意いただく書類など、詳しくはお問い合わせください。
